10芯双绞双屏蔽信号线

苏州市磐林线缆科技有限公司主要生产研发销售磐林电缆标准产品，及配套线束产品的装配，提供自产产品及相关售后服务和技术咨询服务，为工业客户提供多样化可供定制的线缆技术解决方案。

凭借卓越的专业技能和经验，苏州市磐林线缆科技有限公司一直为工业企业提供优良 的电缆产品，我们的产品符合ROHS环保要求。了解更多关于苏州市磐林线缆科技有限 公司详细信息、独到洞察和参考案例。

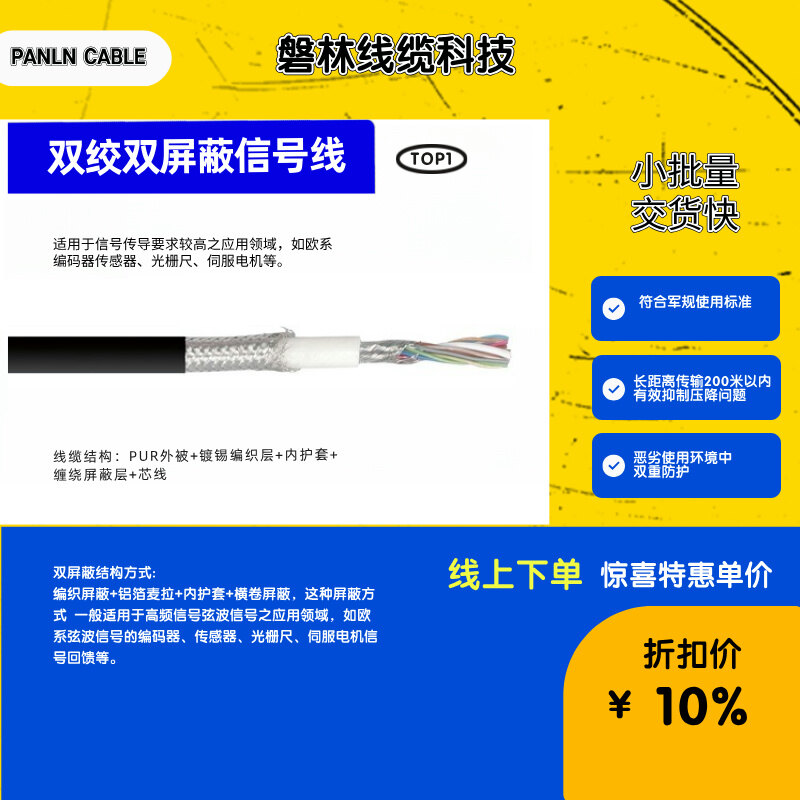

双绞双屏蔽信号线

产品特点

采用双屏蔽设计，双屏蔽线编织屏蔽率有90%以上 抗干扰效果；

本设计针对弦波讯号研发，抗干扰效果符合军规标 准，使用领域广泛。针对低压传导特殊设计长距离 200米内抗压降设计，比一般欧规线材性能更佳!

PUR 材料符合ROHS  ( 无毒)要求。高敏度的信号传递，良好的屏蔽层对外来干扰不为所动!使得我 们的双屏蔽信号线在信号传递中独树一帜!

线缆原材料选用 信号线为何采用镀锡铜丝?

在线缆中，铜材料的纯度决定了线缆的制造成本， 一般好的信号线会采用无 氧铜或电解铜作为线芯材料。而现在由于铜价的不断上涨， 一些厂商为了降 低成本采用再制料铜(提炼铜)作为其线芯材料，这样的铜线会含有大量的有害物质(重金属)含量。信号传输的好坏也和铜的物理特性是相关的，我 们线芯铜材料采用的是耐弯折的电解铜(3N、4N 铜)新料铜材料制成，并有 铜线材料的SGS、CE安全认证。从而保证铜材料的品质保证。

铜容易氧化变脆，客户在其系统中所有的元件应当保持元件运行正常，包括

该系统中的线缆，工业自动化令能量供应系统中常常超负荷运作，从而线缆 品质的好坏会导致系统运作是否正常工作，如果客户采用品质差价格廉价的 线缆，在很多情况下，线缆的断裂和信号传输的不正常会导致整个生产线停 下来，从而造成更多的经济损失!

我们的信号线缆均采用镀锡铜线，铜镀锡保证了铜易氧化的缺陷， 锡的价格比铜贵，虽然这样提高了线缆的成本，但从整个运行成本衡量，品质的保证才是经济效益的根本保障!

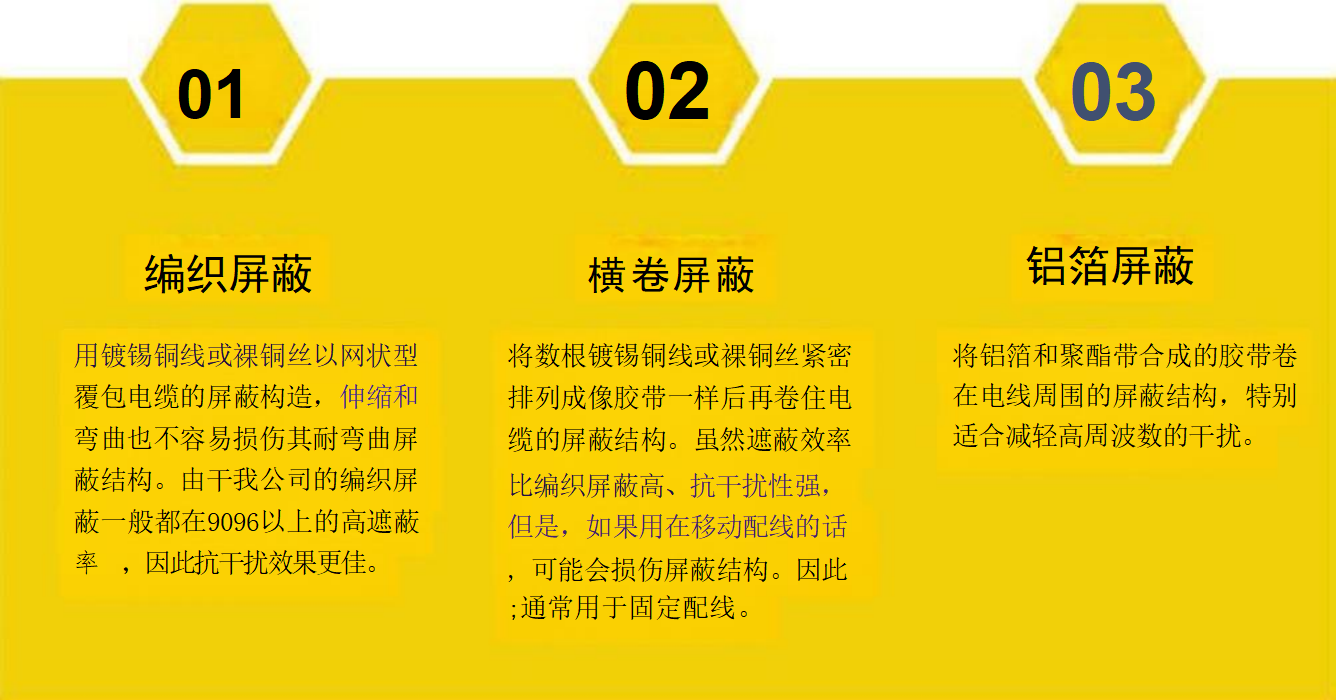

屏蔽是作为抗干扰的最普通的对策。屏蔽的种类各种各样，并有各自的特征， 有必要根据使用场所以及周围的电气环境来选择电缆屏蔽方式。

屏蔽主要由以下几种方式：

外被材料介绍

PU是统称，泛指所有的聚氨酯类PUR的产品，适用于运动状态。

PU/PUR 电缆具有高耐磨性、抗撕裂强度高、耐候性好、高弹性、热老化性能好、耐水性 优异、耐微生物侵蚀等。可用于运动状态下的螺旋电缆、拖链电缆、传感器编码器电缆、 伺服电机电缆、屏蔽控制电缆和电力电缆等。

PVC  ( 塑料)工业中这种热塑性的应用区域各种各样，在电线和电缆工业中使用的PVC类 型各异，适用于静止状态线缆。

耐曲绕度与护套设计

用户应该选择柔韧性良好的线缆，通常来说，线径的粗细决定了线缆的 柔朝性，这样即使线缆在反复运动状态运行， 其良好的柔韧性也不会发生折断问题的现象。外护套的好坏问题是可以用肉眼观察到的，外护套 是线缆结构的第一保护层。破裂、磨损、膨胀变形的护套是非常严重的 质量问题，为了避免这样的问题，我们根据不同的工作环境设计使用不 同的护套材料。优质的线缆会使用具有环保特性新材料来制造线缆的皮肤层，品质差的线缆带有浓烈的化学气味，对于长期接触的使用者来说 ,会造成很大的人体伤害!我们的线缆护套外材料均采用符合ROHS标 准(绿色环保)的新材料。

什么是ROHS指令?

ROHS 是由欧盟立法制定的一项强制性标准，它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》。主要用于规范电子电气产品的材料及工艺标准，使之更加有利于人体健康及环境保护。该标准的目的在于消除电机电子产品中的铅、汞、镉、六价铬、 多溴联苯和多溴联苯醚共6 项物质，并重点规定了铅的含量不能超过0.1%。

电缆安全使用说明

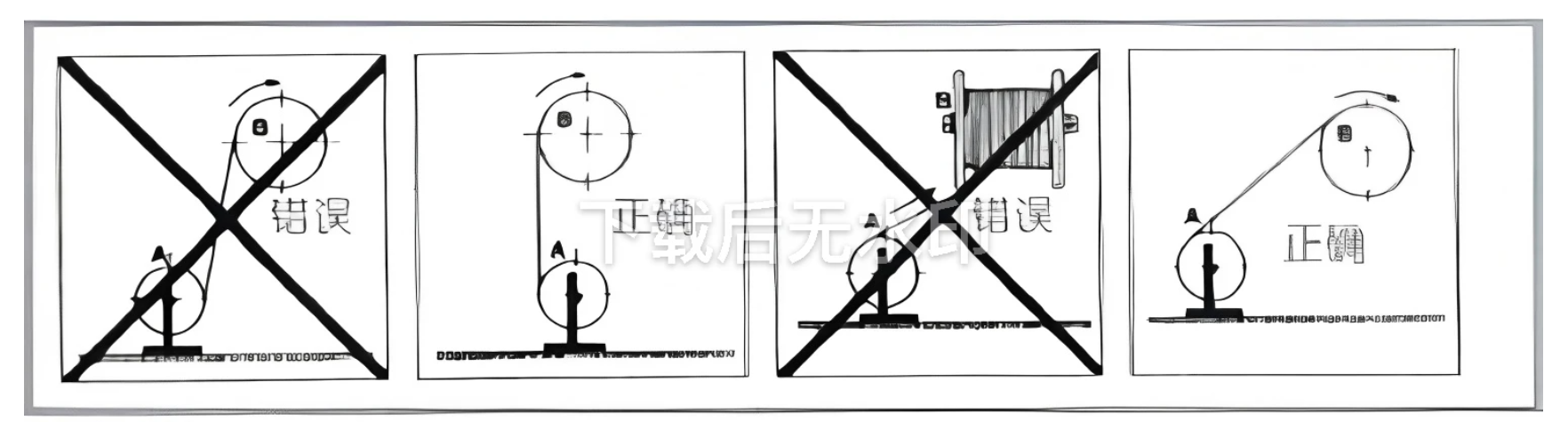

从线轴取出电缆时不得有扭结及从绕线盘上绕 下电缆，绝对不能通过绕线盘侧面将绕线电缆 拉出，否则芯线会遭到拉力的破坏而断裂。

固定铺设的有关安全使用说明

固定铺设的条件和要求除特殊电缆外，电缆在安装时应避免和发热物品有直 接或紧密的接触。

电缆不适合直接铺设在地下，电缆在安装时必须正确固定。在确定电缆的规定间距时应考虑到电缆的重量。

电缆移动有关安全使用说明

连接可移动设备应选择柔性电缆，所选择的连接电缆的长度，必须同时适合 短路保护设备。对于可移动的电气设备，应尽量缩短电缆长度。要避免因张力、压力、磨损、扭转或弯曲所引起的增强应力。消除拉力设备和连接设备 不应破坏电缆，电缆不应铺设在地毯或其他设备下面。电缆不应和发热的物 件有直接或紧密接触。
